一、pvc是什么
1、聚氯乙烯，英文简称PVC（Polyvinyl chloride)，是氯乙烯单体（vinyl chloride monomer, 简称VCM）在过氧化物、偶氮化合物等引发剂；或在光、热作用下按自由基聚合反应机理聚合而成的聚合物。氯乙烯均聚物和氯乙烯共聚物统称之为氯乙烯树脂。

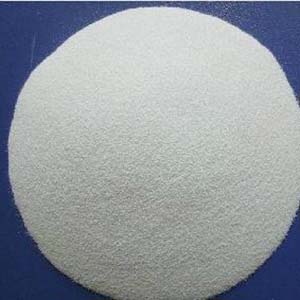

2、PVC为无定形结构的白色粉末，支化度较小，相对密度1.4左右，玻璃化温度77~90℃，170℃左右开始分解，对光和热的稳定性差，在100℃以上或经长时间阳光曝晒，就会分解而产生氯化氢，并进一步自动催化分解，引起变色，物理机械性能也迅速下降，在实际应用中必须加入稳定剂以提高对热和光的稳定性。

3、工业生产的PVC分子量一般在5万～11万范围内，具有较大的多分散性，分子量随聚合温度的降低而增加；无固定熔点，80～85℃开始软化，130℃变为粘弹态，160～180℃开始转变为粘流态；有较好的机械性能，抗张强度60MPa左右，冲击强度5～10kJ/m2；有优异的介电性能。

4、PVC曾是世界上产量最大的通用塑料，应用非常广泛。在建筑材料、工业制品、日用品、地板革、地板砖、人造革、管材、电线电缆、包装膜、瓶、发泡材料、密封材料、纤维等方面均有广泛应用。

5、2017年10月27日，世界卫生组织国际癌症研究机构公布的致癌物清单初步整理参考，聚氯乙烯在3类致癌物清单中。

二、PVC改性的性能指标
1、着色性
聚氯乙烯热稳定性和耐光性较差。在150℃时开始分解出氯化氢，随着增塑剂含量的多少发生不良反应。另外，颜料对PVC的影响，体现在颜料是否与PVC及组成PVC制品的其它组分发生反应以及颜料本身耐迁移性、耐热性。着色剂中的某些成份可能会促使树脂的降解。如铁离子和锌离子是PVC树脂降解反应的催化剂。因此，使用氧化铁（红、黄、棕和黑）颜料或氧化锌、硫化锌和立德粉类白色颜料会降低PVC树脂的热稳定性。某些着色剂可能会与PVC树脂的降解产物发生作用。如群青类颜料耐酸性差，故在PVC着色加工过程中，会与PVC分解产生的氯化氢发生相互作用而失去应有的颜色。因此就PVC着色而言，考虑到所用树脂及相关助剂的特征，结合颜料的特点。

2、迁移性
迁移性仅发生在增塑PVC制品中，并且是在使用染料或有机颜料时。所谓迁移是在周围溶剂中存在的部分可溶解的染料或有机颜料，通过增塑剂渗透到PVC制品表面，那些溶解的染（颜）料颗粒也被带到制品表面上，这样，导致接解渗色、溶剂渗色或起霜。

3、耐候性
指颜料耐各种气候的能力。其中包括可见光和紫外光、水分、温度、大气氯化作用以及制品使用期间所遇到的化学药剂。最重要的耐候性，包括不褪色性、耐粉化性和物理性能的持久性。而有机颜料则因其结构不同有好有差。此外，在含有白色颜料的配方中，颜料的耐候性会受到较严重的影响。

4、稳定性
聚氯乙烯树脂的软化点低，约75-80℃，脆化温度低于-50~-60℃，大多数制品长期使用温度不宜超过55℃，特殊配方的可达90℃。若聚氯乙烯树脂纯属头-性相接面怕线型结构，内部无支链和不饱和键，尽管C-Cl键能相对较小，聚氯乙烯树脂的稳定性也应当是比较高的。但即使纯度很高的聚氯乙烯树脂，长期在100℃以上或受紫外线辐射就开始有氯化氢气体逸出。说明其分子结构中存在尖性基团或不稳定结构。时间越长、降解越多、温度越高，降解速度越快，在氧或空气存在下降解速度更快。

5、电性能
聚氯乙烯属于极性高聚物，对水等导电物质亲和力较大，故电阻较非极性的聚烯烃要小，但仍有较高的体积电阴和击穿电压。聚氯乙烯的极性基团直接附着在主链上，在玻璃化温度以下，偶极链段受到冻结构的主链原子的限制，不能移动，因而并不产生偶极化作用，可作室温的高频绝缘材料。作电线绝缘用时、悬浮树脂的电气绝缘性比浮液树脂高10-100倍。降解产生的氯离子的存在会降低电绝缘性。

三、发展前景
1、聚氯乙烯树脂行业发展趋势
我国聚氯乙烯树脂消费主要集中在华南和华东两个地区，广东、浙江、福建、山东和江苏等省份的消费合计约占全国总消费量的 70. 0%，其中，广东和福建省市场需求量最大，但产能不足，进口聚氯乙烯树脂所占比例较高; 江苏、山东和浙江省聚氯乙烯树脂加工工业比较发达，三省的消费量约占国内总消费量的 34. 0%； 华北地区产销基本平衡。随着中西部地区开发力度的加强以及大规模基础设施的兴建，中西部聚氯乙烯树脂的消费量将会逐渐增加。

2、需求预测
聚氯乙烯树脂行业属于基础型和能源密集型产业，受需求和能源价格影响较大，同时又是基础化工原料，因此与经济发展关联也非常紧密。从 2012 年的情况来看，由于国内聚氯乙烯树脂产能仍不断减少，而下游需求增长相对缓慢，加之出口受阻，进口增加，因此国内聚氯乙烯树脂企业整体开工率不高，产能闲置数量较大，市场价格也始终保持中低位徘徊，价格波动区间减小，另外，聚氯乙烯树脂期货的上市在一定程度上增加了聚氯乙烯树脂市场价格波动的不确定性。我国聚氯乙烯树脂行业仍将处于一个较为艰难的整合期，将有多种因素影响到我国未来聚氯乙烯树脂的发展。

3、出口问题成本壁垒
PVC 属于基础化工原料，产品差异性较小，在国内完全竞争的市场格局下，成本高低是影响企业竞争能力的最主要因素。由于行业特性，原材料和能源在产品成本中占有较高比重。石油乙烯法的成本主要受石油价格影响；电石法的生产成本主要受电石成本影响，一般而言，电石成本占PVC 成本的70%左右，而电力成本又占到电石成本的60%左右，由于我国西部电力资源丰富，电价相对较低，与东部电石法生产企业相比，西部电石法生产企业在成本方面具有一定优势。而具备资源秉赋，配套电石生产的企业，将构筑更加坚实的成本壁垒。

4、 产业政策壁垒
为促进氯碱行业产业结构升级，规范行业发展，按照“优化布局、有序发展、调整结构、节约能源、保护环境、安全生产、技术进步”的可持续发展原则，国家发改委制订发布了《氯碱(烧碱、聚氯乙烯)行业准入条件》，并自2007 年12月1 日起开始执行：在产业布局方面要求新建氯碱生产企业应靠近资源、能源产地，东部地区除搬迁企业外原则上不再新建电石法聚氯乙烯项目和与其相配套的烧碱项目；工艺方面要求新建、改扩建电石法聚氯乙烯项目必须同时配套建设电石渣制水泥等电石渣综合利用装置；准入条件还从能耗指标和环保方面对新建项目设定了标准。产业政策的调整大大提高氯碱行业的资金、技术、人才、资源门槛。

5、规模壁垒
生产PVC 所需投资规模较大，固定成本较高，规模效益比较明显。规模大的企业在与供应商的谈判中处于更有利的地位，有利于降低原材料成本。产销量大的企业，市场占有率也相应较高，具有更大的市场影响力，相对更容易获得客户。PVC 生产企业一旦产销达到较大规模后，边际成本将逐步降低，并增强抗风险能力。
